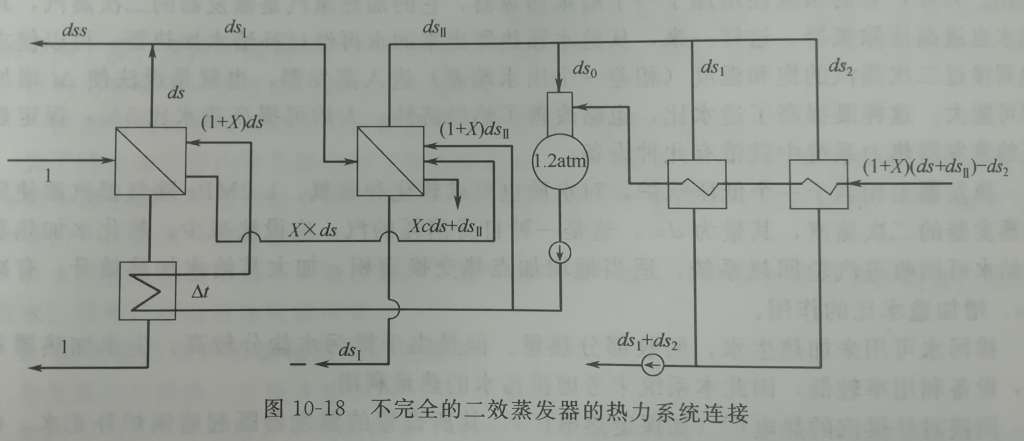

在圖10-16與圖10-17的係統中,低壓除氧器和軟化水及生水加熱器的汽源用的是減壓二次蒸汽,減壓有觸位損失,如果再加設一個小型蒸發器,把第一個蒸發器造出的一部分二次蒸汽作為第二個蒸發器的加熱蒸汽,再造出二次蒸汽(接近0.12MPa的低壓力蒸汽)以滿足係統的需要。這樣可增加造水比,提高熱經濟性,造水比提高約30%。這樣的係統如圖10-18所示,稱二效蒸發器係統。由於兩蒸發器規模不一致,第一個蒸發器的二次蒸汽沒有全部作為第二個蒸發器的加熱蒸汽,因而這是不完全的二效蒸發器係統。

若圖10-18所示係統中兩個蒸發器的設備大小一樣,使第一個蒸發器造出的二次蒸汽全部作為第二個蒸發器的加熱蒸汽,再造出二次蒸汽,就成了完全的二效蒸發器係統。這樣比效蒸發器可多造出90%左右的水。

王者体育直播app下载二效蒸發器係統,給水側可以王者体育直播app下载並聯給水和串聯給水兩種方式。圖10-18中采取的是並聯給水係統,因為這種並聯給水方式加熱過程的熵增要小於串聯給水方式,所以熱經濟性略好。但是串聯給水方式造出的水的總水質又略好。這是由於前麵的蒸發器向後麵的蒸發器供給水,相當於前者增大了排汙量的緣故。

也有王者体育直播app下载兩個蒸發器的係統,但是它的進汽側是並聯的,用的都是汽輪機的同一級抽汽,這不能稱為二效蒸發器係統。因為它的造水比沒有提高,它所要增加的造水量是靠增加汽輪機的抽汽來取得的。

蒸發器係統與汽輪機回熱係統的連接

蒸發器熱力係統利用汽輪機的哪一級抽汽,造出的汽和凝結水又回到汽輪機的哪一級加熱器,對熱經濟性有很大的影響。由於一般高壓機組王者体育直播app下载的都是0.6MPa的定壓除氧器,抽汽壓力到除氧器壓力之間存在較大的節流損失。當設置蒸發器時,利用到高壓除氧器級的抽汽作為一次蒸汽,造出來的二次蒸汽和凝結水,作為到除氧器的加熱蒸汽和補充水,其能位相同,隻增加了散熱和排汙損失,是熱經濟性最好的連接方式。保定熱電廠就是采取的這種連接係統,造1t水隻比除鹽水多耗煤4.7kg。另外,由於保定熱電廠安裝的是EK100/28/18型汽輪機,帶有調整抽汽。如果不使用蒸汽交換器而直接由汽輪機抽汽對外供用戶時其抽汽參數可以調低,減少了節流損失,機組的熱經濟性也要好一點。這時用的化學除鹽水作鍋爐補充水,進汽輪機回熱係統被加熱,所耗的標準煤也要略降低。當以此作為參照量進行比較,王者体育直播app下载蒸發器造1t鍋爐補充水也隻比化學除鹽水增加標準煤約6kg。

國產10萬千瓦機組帶蒸發器的連接方式,若也王者体育直播app下载利用除氧器級抽汽作為一次蒸汽產生的二次蒸汽和凝結水仍回除氧器,如圖10-19所示。則造1t水隻比除鹽方式多耗煤5.8kg。但是由於該機組的除氧器級的加熱焓升較小,故能夠造出的水量也較少。在額定負荷時隻能造出5.2t/h的鍋爐補充水。若需再多造水,則需要采取措施加大除氧器級的焓升。

像高井電廠曾經王者体育直播app下载過的利用第四級抽汽作為蒸發器的一次蒸汽,造出的二次蒸汽和凝結水放流到第五級抽汽所對應的加熱器,如圖1020所示。由於造水過程有位能損失,本來到5#加熱器的蒸汽是來自5#抽汽,現在相當於用了4#抽汽,比不帶蒸發器的係統增加了抽汽做功能力的損失,熱經濟性下降,造1t水要比除鹽水多耗19.64kg煤。但是可以得到較多的鍋爐補充水,在額定負荷時,每小時可達到23t。高井電廠雖然使用了兩個蒸發器但一次汽是並聯的,都是用的抽汽,效果和一效蒸發器的一樣。若改為圖10-21所示的二效蒸發器係統,造1t水比除鹽水隻多耗11.45kg煤。煤耗降低較多,這也就是多效蒸發器產生和發展的原因。

從以上分析可以看出,要提高蒸發器造水的熱經濟性有兩條途徑:一是設法提高造水比;二是盡量減少抽汽的做功能力損失。對於如何提高造水比,前麵已有論述。但對於蒸發器不是接在定壓除氧器級抽汽管道上的方案要想減少做功能力的損失,可以在相應的回熱加熱器串聯二次蒸汽凝結器。對於圖1020所示的N090型機組第四級抽汽帶一效蒸發器的係統,若采取設置二次蒸汽凝結器的辦法,係統連接則可以如圖10-22所示。二次蒸汽凝結器接在4#、5#回熱加熱器之間。這時相當於把4#加熱器分成兩部分,二次蒸汽凝結器屬於4#加熱器的一部分,各承擔了一部分對鍋爐給水進行加熱的任務,相當於原屬該級抽汽加熱的給水焓升被分成了兩段,一段由抽汽直接加熱,另一段由二次蒸汽加熱。由於產生次蒸汽的加熱蒸汽(一次蒸汽)也是同級抽汽,熱交換係統的熵增沒有增加,隻是內部換熱過程進行了合理的調配。或者說是有了二次蒸汽凝結器,避免了二次蒸汽輸送到5#加熱器去,排擠低壓抽汽,增加做功能力損失的弊病,因而熱經濟性好。
